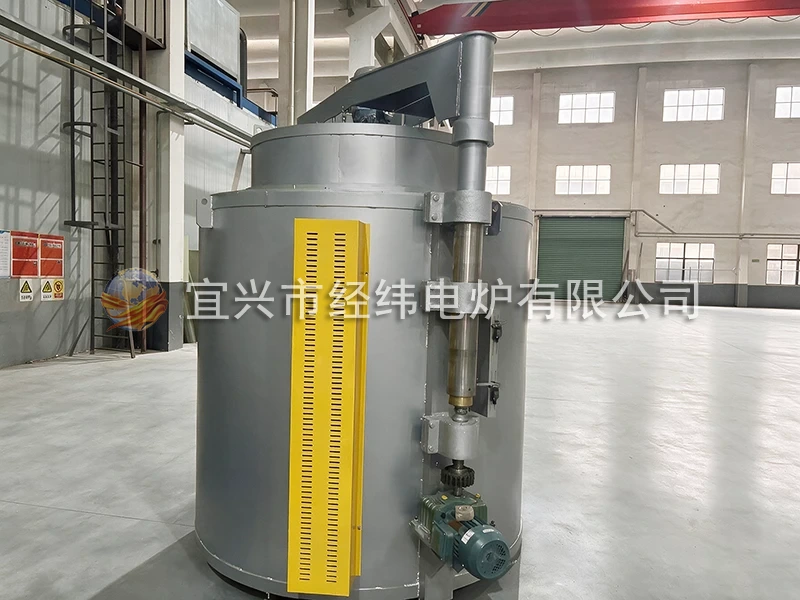

井式电阻炉

井式电阻炉是一种炉膛呈垂直圆筒形或方形深井状、炉口朝上的电阻加热设备。其名称形象来源于其外形——炉体如同一口深井，工件从顶部开口垂直吊装入炉，在井状炉膛内完成加热处理。这种独特的垂直结构使其在处理长轴类、杆状和重型工件时具有重要的优势，是机械制造、冶金、航空航天和重型装备行业中长形零件热处理的主力设备。

1. 炉壳与炉衬：双层壳体，内部耐火纤维 / 轻质耐火砖保温；
2. 加热元件：炉膛内壁环绕布置电阻丝 / 电阻带；
3. 炉盖机构：电动 / 液压启闭炉盖，配置密封结构（气氛款）；
4. 搅拌风机（选配）：中温井式炉常用热风循环，提升温场均匀；
5. 气氛系统（气氛型）：甲醇、丙烷、氨气供给、碳势控制、废气燃烧；
6. 温控系统：PLC 程序控温，多段工艺曲线；
7. 工装辅件：料筐、吊具、导风筒。

1. 行车将工件料筐垂直吊起；
2. 炉盖开启，工件垂直下入圆筒炉膛；
3. 关闭炉盖，密封锁紧；
4. 升温至工艺温度，保温实施热处理；
5. 工艺完成，吊出工件，转入冷却 / 淬火工序。

井式电阻炉之所以在长形工件热处理领域长期占据主导地位，源于其鲜明的结构优势。
垂直结构防变形是井式炉核心的优势。长轴类、杆状工件若水平放置加热，因自重会产生挠度，高温下金属强度降低，挠曲变形更加明显，冷却后形成弯曲。井式炉的垂直吊装方式使工件轴线与重力方向一致，彻底消除了因自重引起的弯曲变形问题，特别适用于发动机曲轴、机床主轴、传动轴、拉刀、钻杆等细长零件。
空间利用率高。井式炉的炉体垂直布置，占地面积小，在车间地面上仅需一个圆形或方形的炉口区域，其余空间可充分利用。对于深度大、长度长的工件，垂直放置比水平放置所需的设备占地大大减少。
热量散失小、节能效果好。炉口朝上开启时，由于热空气密度低，高温气体向上聚集，冷空气不易从顶部大量涌入，开启炉盖时的热损失相对侧开门炉较小。加之现代井式炉采用全纤维节能炉衬和严密的砂封或油封，整体热效率可达80%以上。
温度均匀性可通过分区控温和强制循环优化。虽然井式炉的垂直结构天然存在上下温差，但通过沿高度方向分区布置加热元件、独立控温，再配合炉底或炉盖的循环风扇，可将整个炉膛高度方向的温差控制在±3℃至±5℃以内，满足大多数热处理工艺要求。
装载量大、适合批量处理。一个料筐可同时吊装数十根甚至上百根轴类零件，实现批量装料，生产效率高于单件处理的炉型。配合车间行车，装卸劳动强度低，自动化程度高。
气氛控制稳定。炉口朝上的结构有利于保护气体的自然对流和稳定分布。气体从底部或侧面引入后，向上流动并从炉口或顶部排气口排出，气流路径清晰，不易形成死角，有利于营造均匀稳定的炉内气氛。
