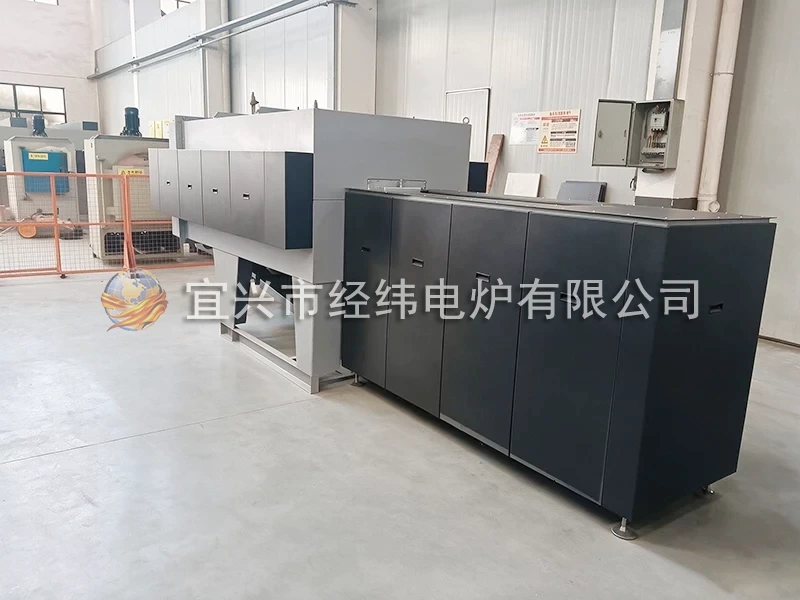

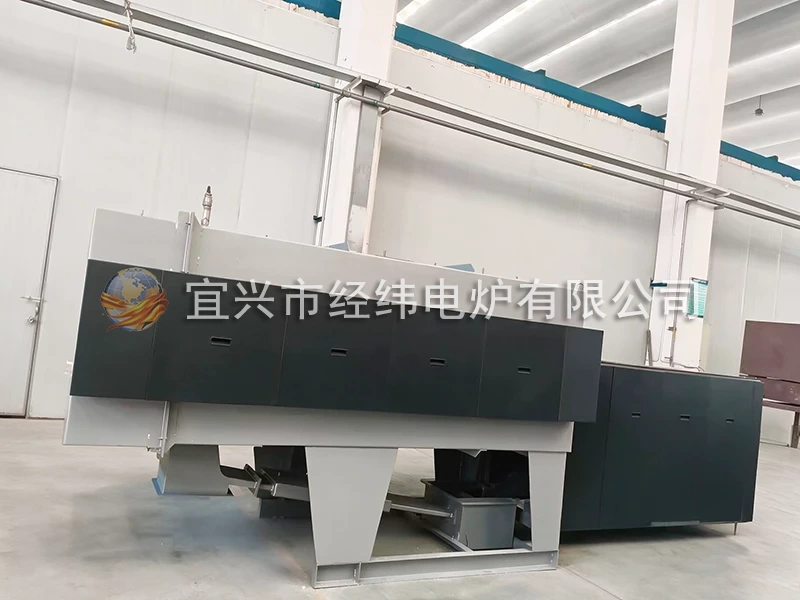

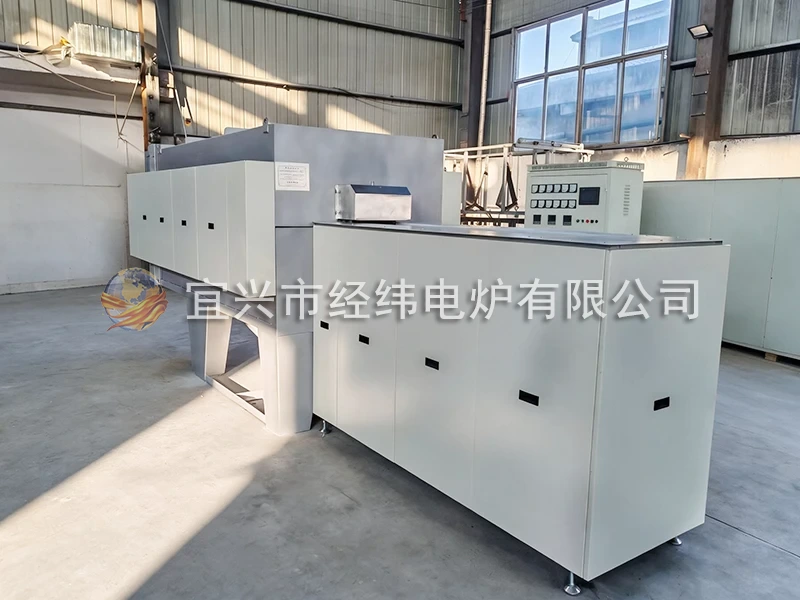

网带渗碳炉

网带渗碳炉是一种采用金属网带连续输送工件的可控气氛热处理设备，核心用于中小型机械零件的渗碳、碳氮共渗等连续化批量热处理作业。

1. 上料台 + 前置清洗机：去除工件油污，避免炉内积碳黑
2. 渗碳主炉体
• 预热区 → 渗碳区 → 扩散区（多区独立温控）
• 分马弗式（带耐热钢马弗罐）与无马弗辐射管式两大类
• 输送系统：Cr25Ni20 耐热钢编织网带，变频无级调速
3. 淬火槽（油淬为主，可选水淬 / 聚合物淬火）：工件出炉直接落入淬火冷却
4. 清洗机：清洗淬火油
5. 网带回火炉：低温回火消除应力
6. 下料冷却台
辅助系统：气氛供给系统、碳势控制系统、水冷系统、PLC 全自动控制系统、废气燃烧装置

1. 工件平铺在网带上匀速送入密封炉膛；
2. 炉膛通入保护气氛（常用甲醇裂解载气 + 丙烷富化气），炉内维持正压防止空气进入；
3. 炉温 880～930℃，碳原子向低碳钢工件表面扩散，形成高碳表层；
4. 依靠氧探头实时监测、自动调节碳势，保证渗层均匀；
5. 网带输送至炉尾，工件直接落入淬火槽快速冷却，表层淬火变硬，心部保持韧性；
6. 后续清洗、回火完成整套热处理。
